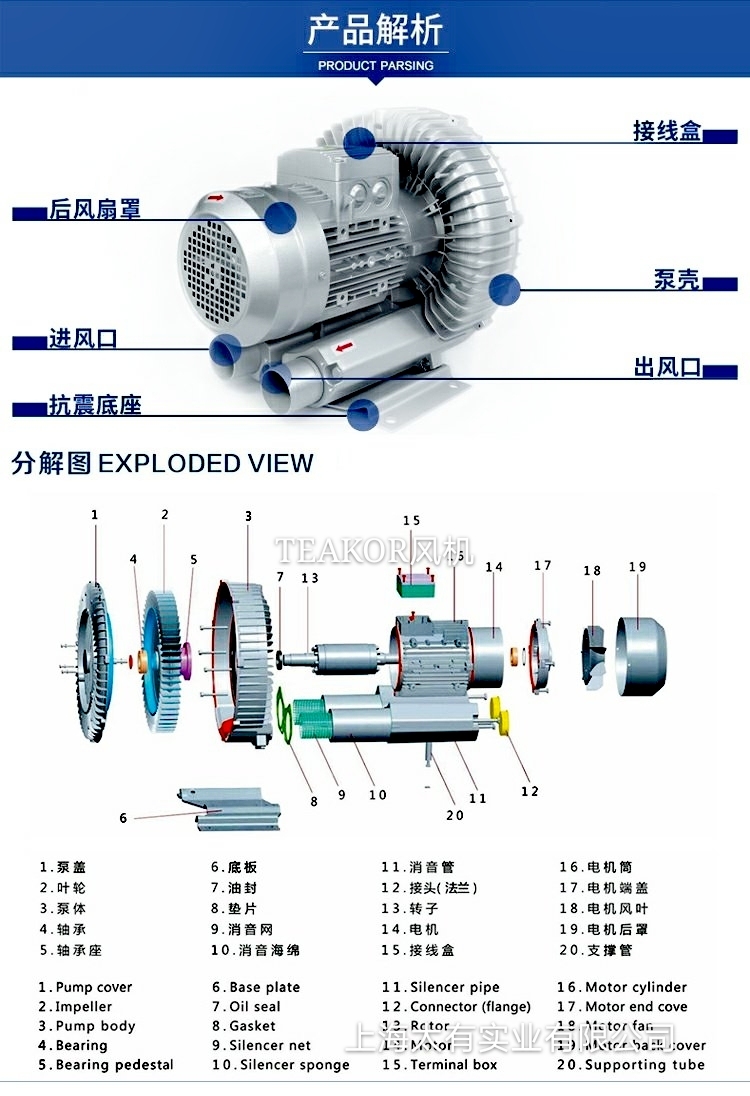

太有高壓漩渦風機結構圖
高壓漩渦風機選型計算
只要是不同的工作現場,其對壓力和流量的需求就不一樣,所以,要想得到相對準確的數據,就需要進行相關的計算。
確定通風量
風機風量的定義為:風速V與風道截面積F的乘積。
大型風機由于能夠用風速計準確測出風量,所以風量計算也很簡單,直接用公式Q=VF,便可算出風量
確定風機數量
根據所選房間的換氣次數 ,計算廠房所需總風量,進而計算得風機數量
計算公式:N=V×n/Q
其中:N--風機數量(臺);
V--場地體積(m3);
n--換氣次數(次/時);
Q--所選風機型號的單臺風量(m3/h)
風機型號的選擇應該根據廠房實際情況,盡量選取與原窗口尺寸相匹配的高壓漩渦風機型號; 風機與濕簾盡量保持一定的距離(盡可能分別裝在廠房的山墻兩側)。
實現良好換氣效果
排風側盡量不靠近附近建筑物,以防影響附近住戶,如從室內帶出的空氣中含有污染環境,可以在風口安裝噴水裝置,吸附近污染物集中回收,不污染環境 。
高壓旋渦風機安裝:
1、高壓旋渦風機應放置在較平穩的地方,周圍環境應清潔、干燥、通風。
2、旋渦風機葉輪旋轉方向必須與風扇罩殼上所標箭頭方向一致。
3、高壓旋渦風機工作時,工作壓力不得大于8kpa,以免使風機產生過大的熱量和電動機超電流引起氣泵損壞。
4、漩渦風機除電機轉子兩只軸承外,其它部位沒有直接接觸摩擦。本風機軸承安裝方式主要分二類。第一類氣泵端的軸承安裝在電機機座和葉輪中間的泵體內,這類氣泵平時不需要加潤滑脂。第二類氣泵端的軸承是安裝在泵蓋中間,此類氣泵端的軸承應定期加潤滑脂(7018高速潤滑脂)。每月一次,對于三班連續工作的氣泵應當增加加油次數。此類氣泵電機風扇端的軸承維護保養按第一類氣泵。
5、旋渦氣泵進出氣兩端的過濾網和消音裝置應根據情況適時清洗,以免堵塞影響使用。
6、旋渦氣泵進出氣口外聯接必須采用軟管聯接(如橡膠管、塑料彈簧管)。
7、旋渦氣泵軸承的更換:更換軸承必須由熟悉修理工作的人進行操作。先擰松泵蓋上的螺釘,然后按圖示順序逐一拆卸零件,拆下的零件應經過清洗,然后按反順序裝配。拆卸時,不能硬撬葉輪,應用專用拉馬拉出,同時不要遺漏調節墊片,以免影響出廠時已調節器好的間隙。
8、高壓旋渦氣泵嚴禁固體、液體及有腐蝕氣體進入泵體。
